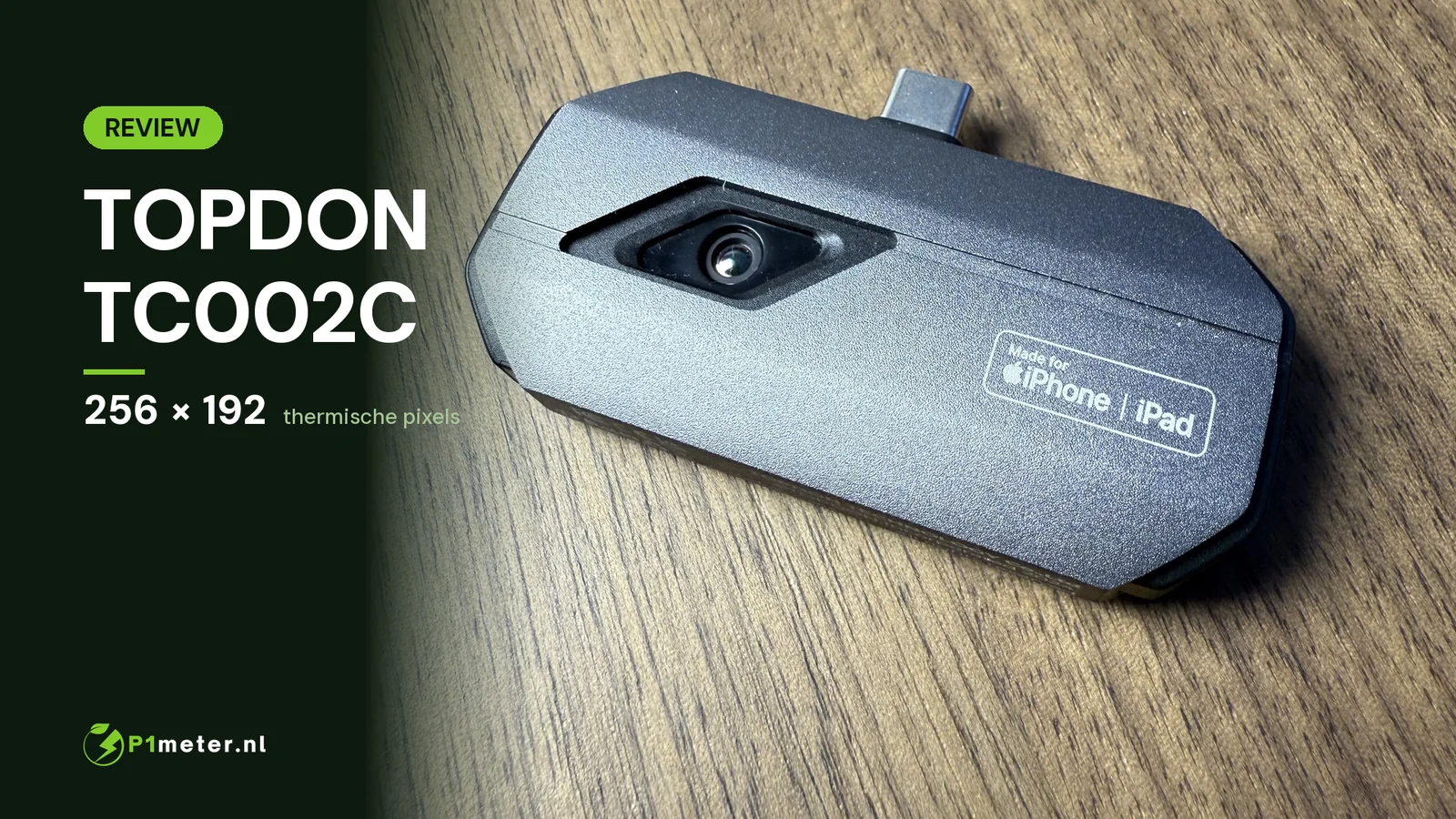

Warmtebeeldcamera’s zijn handige apparaten voor zowel professionals als doe-het-zelvers. Met de TOPDON TC002C kun je jouw smartphone veranderen in een krachtige thermische camera. In deze review testen we de TOPDON TC002C en ontdekken we hoe deze compacte warmtebeeldcamera presteert en hoe de camera je kan helpen bij het besparen van energie. We bespreken de prestaties, gebruiksgemak, nauwkeurigheid, smartphone-compatibiliteit en duurzaamheid van de TC002C.

Let op: Heb je een Android smartphone? Kies dan voor de TC001, dit is de Android variant van deze warmtebeeldcamera. De functies en prestaties die worden besproken in deze review zijn hetzelfde.

Waar te koop?

Specificaties TOPDON TC002C

• Adviesprijs: 240 excl. btw (290,40 incl. btw)
• Thermische resolutie: 256 × 192 pixels (49.152 meetpunten)
• Pixelgrootte: 12 µm microbolometer
• Thermische gevoeligheid (NETD): < 40 mK bij 25 °C (F/1.0)
• Beeldverversing: 25 Hz voor vloeiende real-time weergave
• Temperatuurbereik:
  • Modus 1: –20 °C tot 150 °C
  • Modus 2: 150 °C tot 550 °C
• Meetnauwkeurigheid: ± 2 °C of ± 2 % van de gemeten waarde
• Temperatuurresolutie (display): 0,1 °C
• Spectraal bereik: 8 – 14 µm
• Lens / brandpuntsafstand: 3,2 mm, F/1.0
• Gezichtsveld (FOV): 56° × 42° (diagonaal ~71°)
• Aanbevolen meetafstand: 0,2 m – 5 m (minimum focus ± 0,25 m)
• Kleurpaletten: 11 selecteerbare paletten (o.a. Iron, Rainbow, White-Hot)
• Alarmfuncties: Hoog-/laag-temperatuur-alarm met instelbare drempels
• Opnamemogelijkheden: Foto en video direct opslaan op smartphone, inclusief temperatuurdata en schaal
• Voeding / verbruik: 5 V via USB-C van de smartphone
• Afmetingen & gewicht: 71 × 42 × 14 mm; 30 gram
• Compatibiliteit: iOS-apparaten met USB-C; Voor Android apparaten is de TC001 beschikbaar.
• Verlengkabel is meegeleverd, handig als je een te dik hoesje hebt waardoor de TC002C niet past. Daarnaast is er een verlengkabel voor lightning naar usb-c meegeleverd voor als je bijvoorbeeld ook een oudere iPhone of iPad hebt met lightningpoort.

Wat kan je met de TOPDON TC002C en voor wie is deze geschikt?

Wij hebben de TOPDON TC002C aangeschaft voor het meten van de temperatuur van de thuisbatterijen die we regelmatig testen en het schrijven van nieuwe blogs over hoe je energie kan besparen met een warmtebeeldcamera. Maar de mogelijkheden met deze thermische camera zijn eindeloos, een aantal voorbeelden:

• Doe-het-zelver:
  • Warmteverlies rond kozijnen en dakranden opsporen
  • Lek in vloerverwarmingslus lokaliseren
  • Warmte (stekker) thuisbatterij controleren
  • Apparaten controleren op oververhitting
• Installateur / elektricien:
  • Oververhitte automaat in groepenkast detecteren
  • (Micro-)Omvormer, thuisbatterij of laadpaal controleren op hotspots
  • Temperatuurmonitoring loggen en in een Excel rapporteren aan de klant
• Woninginspecteur / bouwkundige:
  • Koudebruggen, vochtschade of isolatiegebreken visualiseren
  • Huisinspectie
  • Punt- en vlakmeting gebruiken om temperatuur tussen binnen- en buitenmuur vast te leggen
• HVAC-monteur / loodgieter:
  • Onbalans in radiatoren tonen (boven heet, onder koud)
  • Verdeler van vloerverwarming inregelen op gelijke aanvoertemperatuur
  • Oververhitte ventilatormotor of compressor spotten

Waar te koop?

Belangrijkste eigenschappen van de TOPDON TC002C

De TOPDON TC002C is ontworpen als een plug-and-play warmtebeeldcamera die je direct kan aansluiten op je iPhone of iPad. Het apparaat is piepklein en weegt slechts 30 gram. Ondanks het kleine formaat, bevat de TC002C een geavanceerde infraroodsensor van 256 x 192 pixels. Dat is een hoge thermische resolutie voor een camera van dit formaat, wat zorgt voor duidelijke warmtebeelden met veel detail.

Breed temperatuurbereik

De camera dekt een breed temperatuurbereik van -20°C tot 550°C, verdeeld in twee meetmodi (een normale modus tot 150°C en een hoogbereik-modus tot 550°C). Deze brede range betekent dat zowel koele oppervlakken als zeer hete componenten meetbaar zijn. De TC002C heeft bovendien een gevoeligheid van ongeveer 40 mK (0,04°C), wat betekent dat zelfs heel subtiele temperatuurverschillen zichtbaar worden.

De fabrikant claimt een nauwkeurigheid van ongeveer ±2°C, iets wat in de praktijk wordt bevestigd door tests: in huiselijke metingen zat de TC002C vrijwel op hetzelfde niveau als referentie-thermometers, met afwijkingen van slechts een paar tienden van een graad (hiervoor gaan we af op de metingen van TomsGuide).

Duidelijke beelden

Tot slot werkt de camera op 25 Hz vernieuwingsfrequentie, waardoor de warmtebeelden vloeiend en real-time worden weergegeven zonder merkbare vertraging, een duidelijk voordeel ten opzichte van sommige gevestigde merken die beperkt zijn tot rond de 9 Hz.

Dankzij de resolutie van 256 × 192 pixels zijn de beelden gedetailleerd genoeg om kleine variaties in warmtespreiding te zien. Natuurlijk blijven de pixels grover dan die van een gewone camera, maar voor thermografie is dit meer dan voldoende om duidelijke hotspots en temperatuurgradiënten te onderscheiden.

De real-time weergave op 25 Hz. zorgt ervoor dat de camera direct reageert op temperatuurveranderingen. Video’s lopen vloeiend, waar sommige concurrenten door een lagere beeldsnelheid schokkerig beeld geven.

Prestaties en Nauwkeurigheid

Belangrijk is hoe deze specificaties zich in de praktijk vertalen. Om zeker te zijn van een temperatuur van 100 °C zetten we een pan met water op het vuur. Als tweede thermometer gebruiken we een Meater die we normaal voor de bbq gebruiken, deze geeft keurig 100 °C aan. De TC002C meet 97,1 °C, dit is net over het randje van de meetnauwkeurigheid van de fabrikant, die aangeeft dat er een afwijking van ± 2 °C of 2 % kan treden. Maar het is vrij normaal voor een warmtebeeldcamera in deze prijsklasse.

De hoge gevoeligheid (NETD rond 40 mK) maakt subtiele temperatuurverschillen direct zichtbaar als kleurvariaties, zodat je bijvoorbeeld ziet welk deel van het oppervlak net iets warmer is of waar in bijvoorbeeld een meterkast lichte opwarming optreedt.

De camera werkt met twee temperatuurbereiken: standaard tot 150 °C en een hoogbereik tot 550 °C. Je kiest vooraf één van de twee modi.

Kalibratie

Tijdens gebruik merk je af en toe een korte onderbreking wanneer de sensor zichzelf kalibreert; dit gebeurt om de tien seconden en duurt minder dan een seconde. Dit is normaal bij warmtebeeldcamera’s: een interne sluiter gaat kort dicht om de sensor op referentietemperatuur te brengen. Buiten deze korte pauzes werkt de TC002C consistent en betrouwbaar, waardoor hij uitstekende meetresultaten blijft leveren.

Eenvoudige installatie

De TOPDON TC002C is eenvoudig te installeren. Je sluit de TC002C aan via de USB-C poort van je iPhone (iPhone 15 of hoger) of iPad. Je kan de TopInfrared app gratis downloaden in de Appstore, waarna deze automatisch de TOPDON TC002C herkent als aangesloten camera. Vervolgens selecteer je het apparaat en schakel je de thermische beeldvorming in. Daarna is het belangrijk om de juiste afstand tot de te meten oppervlakte en de omgevingstemperatuur in te vullen. Ook de emissiviteit dien je in te vullen, dit is het type oppervlakte dat je wilt meten. Onder de parameters vind je een tabel waarin je voorbeelden ziet van materialen en de bijbehorende emissiviteit.

Gebruiksgemak

De TOPDON TC002C is zeer eenvoudig en intuïtief in gebruik. De TopInfrared app heeft verschillende mogelijkheden om temperatuur in beeld te brengen:

Verschillende metingen

• Standaardmeting: Toont automatisch het punt met de hoogst, laagste en gemiddelde temperatuur.
• Puntmeting: Hierbij ligt de focus op één punt.
• Lijnmeting: Teken een lijn op het warmtebeeld en de warmtebeeldcamera meet de minimale en maximale temperatuur op de lijn.
• Oppervlaktemeting: In dit geval teken je een rechthoek of vierkant op het beeld, waarna de minimale en maximale temperatuur binnen dit vlak wordt gemeten.

Verschillende kleurpaletten en weergave mogelijkheden

Met de elf verschillende kleurpaletten kan je zelf kiezen welke kleurweergave je het fijnste vindt. Je kiest onder meer uit regenboogkleuren (Rainbow), zwart/wit (White-Hot/black-Hot), lava/fusion (diep paars, rood, oranje, geel) blauw-paars-rood-geel-wit (ironbow) en groen voor het tonen van de temperatuurverschillen. Zit er toch niet iets tussen naar je wens, dan kan je zelf drie kleuren instellen.

Daarnaast is het mogelijk om met de dubbel licht modus het beeld van je normale camera te tonen in een beeld-inzet. Je kan dit beeld verplaatsen naar een plek waar deze niet in de weg zit of je maakt het beeld groter en transparant zodat je zowel de meting als het oppervlak dat je wilt meten goed ziet.

Foto of video maken

Het vastleggen van foto’s en video’s is erg eenvoudig. Met één tik op de knop maak je een foto met alles wat je hebt ingesteld. Een temperatuurschaal, watermerk en datum kan je tonen op de foto voor latere referentie.

Schakel je over naar video, dan registreert de camera vloeiende 25 Hz-beelden, perfect om de opwarming van je vloerverwarming of het starten van een cv-ketel stap voor stap te volgen.

Zet de Dubbel Licht Modus aan om later eenvoudig de hotspot van het apparaat of de ruimte terug te vinden.

De foto’s worden automatisch opgeslagen in de app, maar je kan ze ook terugkijken onder Foto’s. Van daaruit kan je ze eenvoudig delen via Airdrop, e-mail en Whatsapp.

Extra informatie op de foto of video

Het is eenvoudig om een watermerk van een zelf gekozen tekst te kiezen (bijvoorbeeld je bedrijfsnaam) en de datum en tijd te tonen. Eventueel kan je automatisch het adres via GPS toevoegen, tijdens onze test werd enkel de plaatsnaam en provincie getoond.

Ga hiervoor naar het scherm van de camera en klik op de twee stipjes naast de opnameknop. Je komt dan in het instellingen menu waar je dit naar wens kan aanpassen.

Eenvoudige app

De app is erg eenvoudig in gebruik. Vrijwel alle functies zijn eenvoudig te vinden en heb je na een paar keer gebruik te maken van de warmtebeeldcamera wel door. Met de tabbladen onderin navigeer je eenvoudig door de app en ben je snel startklaar voor een warmtebeeldmeting of het terugvinden van aangemaakte rapporten.

Enige nadeel vinden we dat sommige Nederlandse vertalingen wel erg letterlijk via een machinevertaler zijn vertaald, waardoor het soms even lastig is om te bedenken wat er precies bedoeld wordt.

Onder het tabblad functie > Testrichtsnoeren (betere vertaling: Handleiding of testgids) zie je verschillende voorbeelden en richtlijnen voor een specifieke temperatuurmeting, ook zie je de veelgemaakte fouten en verkeerde interpretaties.

Deze voorbeelden worden gegeven:

• Ongedierte detectie
• Lekkagedetectie in de muur
• HVAC-systemen
• Detectie van deur- en raamisolatie

Standaard rapportages

Er zijn drie standaardmetingen die je kan uitvoeren:

• Temperatuurmonitoring
• Warmtescan woning (Huisdetectie)
• Voertuiginspectie (Voertuigdetectie)

Temperatuurmonitoring

Via het tabblad functies kan je een temperatuurmonitoring rapportage maken die je kan exporteren naar Excel. Start de real time monitoring en klik op generate image. Vervolgens kan je kiezen uit een punt, lijn of vlakmeting waarbij de app in het gekozen gebied de hoogste en laagste temperatuur meet. Dit zie je terwijl je opneemt in een lijngrafiek boven het warmtebeeld. Na het monitoren zie je een afbeelding van de grafiek, maar deze kan je helaas niet downloaden. Een screenshot is uiteraard wel mogelijk. Je kan de ruwe data wel exporteren naar een Excel bestand.

Woninginspectie (huisdetectie)

Je maakt eenvoudig een rapport van een huisinspectie aan, waarbij je aan kan geven om welk huis het gaat, wat het bouwjaar is, aantal vierkante meter, in welke ruimte(s) je de meting verricht en welk warmtebeeld je hebt gemaakt. De temperatuur wordt niet getoond in deze meting, wil je deze ook tonen in het rapport. Dan kan je deze handmatig toevoegen van een eerder gemaakte foto.

Per ruimte kan je aangeven of er een reparatie of vervanging wordt aangeraden en een notitie toevoegen. Ook kan je in de foto rondjes, vierkantjes en pijltjes tekenen om dingen beter te duiden.

Je kan na het maken van alle foto’s de klant om een handtekening vragen ter bevestiging van het uitvoeren van de opdracht. Vervolgens kan je de PDF delen per e-mail, Whatsapp of in de Cloud opslaan.

Hieronder een klein voorbeeld van hoe het rapport er ongeveer uitziet:

Voertuiginspectie (Voertuigdetectie)

Met de functie ‘Voertuigdetectie’ kun je de TC002C inzetten voor een snelle thermische check van auto’s en EV’s. Selecteer in de app het onderdeel, bijvoorbeeld motor, remschijven, uitlaat, accupakket, etc. en de camera past emissiviteit, temperatuurbereik en alarmdrempels automatisch aan. Tijdens het scannen markeert hij hotspots, logt hij min/max-waarden in real-time. Het is helaas niet mogelijk om de foto’s van de auto inspectie vervolgens in één rapportage te downloaden, de foto’s worden per foto opgeslagen in de fotobibliotheek waarna je per foto een rapportage kan maken.

Rapportages exporteren

• Snelle PDF-inspectierapporten
  In de TopInfrared-app selecteer je een gemaakte thermogram (foto), kies je welke data (min/max/gemiddelde, emissiviteit, afstand, meetpunten, notities) je wilt tonen en genereer je met één tik een kant-en-klaar PDF-rapport. Je kunt het direct delen via e-mail of Whatsapp of opslaan in de cloud.
• Excel/CSV-export van monitoring-logs
  Bij langdurige metingen logt de app tijd-temperatuurdata. Via Temperature Monitoring > Export bewaar je deze rapportage als Excel- of CSV-bestand voor verdere analyse of grafieken in bijvoorbeeld Excel.
• Radiometrische foto’s (JPG) + MP4-video
  Elke foto wordt als 24-bit JPG opgeslagen met volledige pixel-temperatuurdata; je kunt later in de app of in TCView opnieuw paletten wisselen of temperaturen uitlezen. Ook het 3D-beeld kan je inzien. Video’s worden in MP4 opgenomen op 25 Hz, inclusief het live temperatuurbeeld.
• Uitgebreide desktop-rapporten (TCView)
  Sluit je de camera of een beeldreeks aan op de Windows-software TCView, dan kun je meerdere beelden samenvoegen tot één inspectierapport, pixel-temperatuurgrafieken toevoegen, 3D-views genereren en alles exporteren als PDF of Word-doc.

Design en kwaliteit hardware

De TOPDON TC002C is klein, maar voelt zeker niet goedkoop aan. Het apparaat heeft een degelijke aluminium behuizing met een matte afwerking die zorgt voor een premium design. Het metalen omhulsel biedt een goede bescherming voor de interne sensor, waardoor de camera tegen een stootje kan. Met deze constructie zou de camera voor langere tijd mee moeten gaan is onze verwachting.

Wat zijn de minpunten?

Over het algemeen zijn we dus erg tevreden over de werking van deze warmtebeeldcamera. Zitten er dan helemaal geen nadelen aan de TC002C? De volgende minpunten kwamen we tegen:

• De TC002C werkt niet op een Android smartphone, voor Android kan je de TC001 aanschaffen.
• Vanwege de vorm van de camera kan het zijn dat er bij een val schade ontstaat aan de usb-c poort van je iPhone of aan de usb-c-stekker van de camera. Dit kan je voorkomen door de verlengkabel te gebruiken.
• De TC002C voert automatisch een kalibratie (NUC) uit om sensordrift te corrigeren. Daarbij klapt een interne sluiter heel kort dicht: je hoort een klik en het live-beeld bevriest een fractie van een seconde. Dit gebeurt standaard elke vijf à tien seconden. Het is dus géén fout, maar bedoeld om het temperatuurraster vlak en nauwkeurig te houden; na de korte “freeze” loopt het beeld weer vloeiend door.
• Geen dual-lens, voor picture-in-picture wordt de camera van de iPhone zelf gebruikt. In de praktijk was dit niet heel storend en kreeg je ook met de camera van de iPhone een scherp en overeenkomend beeld te zien.
• Geen eigen accu waardoor de accu van je iPhone sneller leeg is bij gebruik. Het voordeel is dat je geen rekening hoeft te houden dat je met een lege batterij zit.
• Er is geen officiële IP-rating bekend, het is dus onbekend hoe goed de camera tegen stof en water kan.
• De maximale 256 x 192 resolutie is prima voor detectie en voor een dongle erg goed, maar detailniveau blijft achter in vergelijking met hig-end 320 x 240 of 512 x 384 camera’s. Met uiteraard een hoog prijsverschil.
• Slechte vertaling van de Nederlandse app.

Eindoordeel

De TOPDON TC002C is een goede keuze voor wie op zoek is naar een compacte, gebruiksvriendelijke en scherp geprijsde warmtebeeldcamera. Met zijn 256 × 192 pixels zie je moeiteloos waar de warmte ontsnapt of waar een lek in een vloerverwarming lus zit. De app is eenvoudig te bedienen, de beelden zijn vloeiend en je hebt geen gedoe met opladen, je koppelt de TC002C aan je smartphone of tablet en bent klaar om te beginnen. Zowel de voor de professional die af en toe een thermische camera nodig heeft, als de hobbyist is dit een goede warmtebeeldcamera die zijn prijs meer dan waard is.
