Wil je precies weten hoeveel stroom je huis of specifieke fasen en groepen verbruiken, zonder dat je bestaande bedrading hoeft te onderbreken? Dan is een kWh meter met stroomklemmen, zoals de Shelly Pro 3EM, een slimme oplossing. In dit artikel leggen we uit hoe dit type kWh meter werkt, wat de voordelen zijn en waar je op moet letten bij de installatie.
Wat is een kWh meter met stroomklemmen?
Een kWh meter met stroomklemmen gebruikt current transformers (stroomtransformatoren) om de stroom te meten die door een kabel loopt. In plaats van dat de stroom fysiek door de kWh meter zelf gaat, meet de klem via inductie: hij “luistert” naar het magnetisch veld dat rond de geleider ontstaat.
Het grote voordeel: je hoeft de stroomdraad niet door te knippen of in een extra tussenmeter te steken. Je klikt de klem simpelweg om de kabel, en de meter doet de rest.
Hoe werkt de Shelly Pro 3EM?
Eén van de populairste kWh meters met stroomklem is de Shelly Pro 3EM. Dit is een driefasige energiemeter die met drie stroomklemmen wordt geleverd. Elke klem gaat om één van de fasedraden: L1, L2 en L3.
Werking van de Shelly Pro 3EM
- Magnetisch veld detecteren: zodra er stroom door een fasedraad loopt, ontstaat er een magnetisch veld rond die kabel.
- Inductie in de stroomklem: de klem bevat een spoel die dit magnetisch veld opvangt en een kleine, proportionele stroom opwekt.
- Meten en berekenen: de Shelly Pro 3EM meet deze kleine stroom en berekent daaruit de daadwerkelijke stroomsterkte (A), het vermogen (W) en het energieverbruik (kWh).
- Data weergeven: metingen zijn live zichtbaar in de Shelly-app en worden lokaal opgeslagen voor analyse en trends.
Voordelen van het meten met stroomklemmen
- Geen onderbreking van de stroom tijdens het plaatsen van de klemmen
- Veilig: de klem zit om de geïsoleerde kabel, zonder direct contact met de geleider
- Eenvoudige montage door klapbare (split‑core) klemmen
- Nauwkeurige metingen (circa 1% afwijking bij correcte plaatsing en kalibratie)
- Geschikt voor bestaande installaties zonder ingrijpende aanpassingen aan de kabels
Nadelen van meten met stroomklemmen
- Meet alleen stroom: voor volledige vermogensberekening heeft de meter ook spanningsinformatie nodig via voeding, wat extra bekabeling inhoudt.
- Lagere nauwkeurigheid dan directe meting: kleine meetafwijkingen (vaak ±1%) zijn normaal, vooral bij zeer lage stromen.
- Correcte plaatsing is belangrijk: de pijl op de klem moet in de juiste stroomrichting wijzen, anders krijg je verkeerde waarden (bijv. negatieve verbruiksmetingen).
- Niet geschikt voor heel kleine verbruiken: sluipverbruik onder enkele watt kan minder nauwkeurig worden geregistreerd.
- Ruimte in de groepenkast vereist: de klemmen hebben fysieke ruimte nodig rond de fasedraden en passen niet altijd in zeer krappe kastopstellingen.
Shelly Pro 3EM in de praktijk
De Shelly Pro 3EM wordt in de praktijk veel gebruikt voor:
- Monitoren van het totale huishoudelijke verbruik: je ziet precies hoeveel stroom je dagelijks gebruikt, zelfs per fase.
- Bijhouden van teruglevering van zonnepanelen: ook negatieve stroom (teruglevering) wordt gemeten, zodat je ziet wat er wordt teruggeleverd aan het net.
Let op: Voor het meten van de totale op - Aansturen van apparaten of thuisbatterijen: koppel de 3EM aan slimme schakelaars of een plug‑in thuisbatterij om automatisch in te schakelen bij energieoverschot.
- Energiebeheer per groep: in combinatie met meerdere meters kun je stroomverbruik per groep meten en gericht besparen.
Installatie: let op voeding en groepenkast

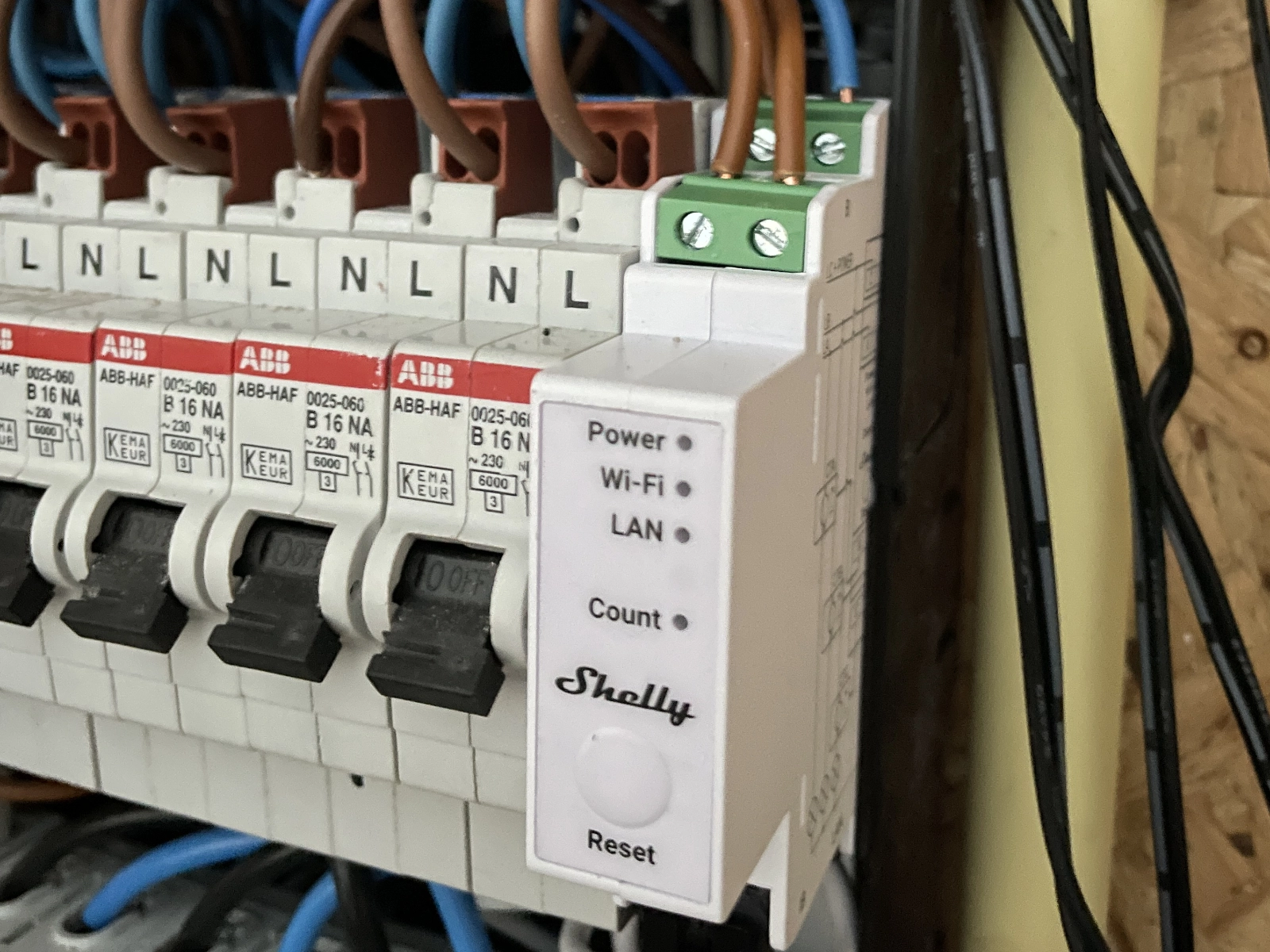

De plaatsing van de stroomklemmen is eenvoudig, maar de Shelly Pro 3EM zelf moet ook worden gevoed en aangesloten in de groepenkast. Dit is geen volledig “plug‑and‑play” product: je opent de groepenkast, monteert de module op de DIN‑rail en sluit voeding en meetklemmen correct aan.
- Monteer de Shelly op de DIN‑rail in de groepenkast.

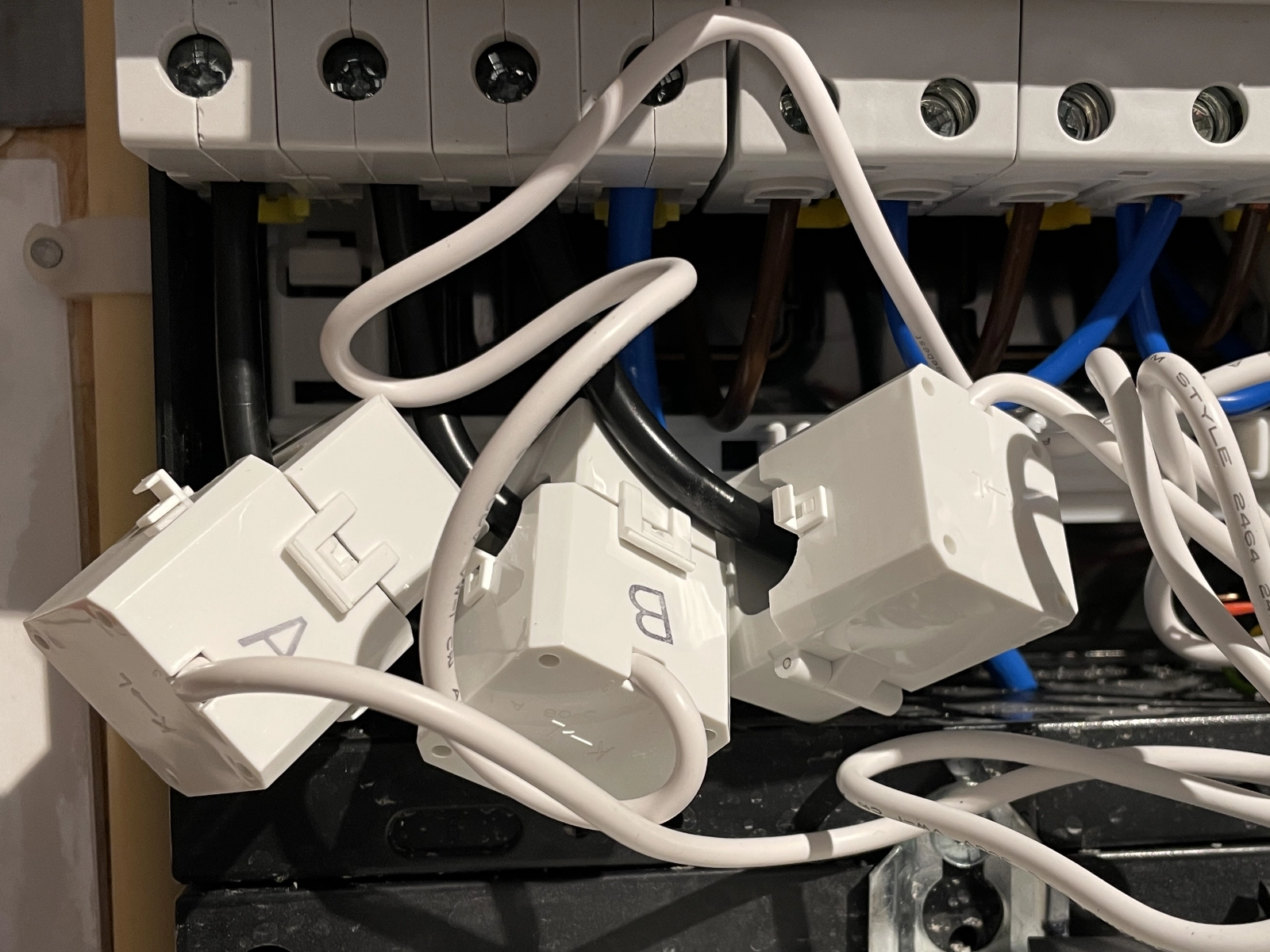

- Plaats de drie stroomklemmen om de fasedraden L1, L2 en L3 (let op de pijlpictogrammen voor de stroomrichting).
- Sluit de voedingsdraden aan volgens het schema in de handleiding.
- Verbind met Wi‑Fi of LAN voor dataoverdracht en integraties.
- Controleer in de Shelly‑app of de metingen correct worden weergegeven.
💡 Belangrijk: hoewel de klemmen zonder spanningsonderbreking geplaatst kunnen worden, werk je bij het voeden en bedraden van de module met 230/400 volt. Laat dit uitvoeren door iemand met elektrotechnische kennis, bij voorkeur een gecertificeerd installateur.
Wanneer kies je voor de Shelly Pro 3EM?
- Je wilt totaalverbruik én teruglevering meten op een 3‑fase aansluiting.
- Je wilt klemmen plaatsen zonder onderbreking van de bestaande kabels.
- Je gebruikt de data voor slimme automatiseringen (bijv. stekker thuisbatterijen of zware verbruikers aansturen).
Heb je een eenvoudigere situatie, zoals 1‑fase aansluiting, dan is de Shelly EM met twee klemmen een interessant alternatief. Wil je juist schakelen & meten per kanaal zonder klemmen, kijk dan naar de directe‑meting modellen van Shelly: Shelly Pro 1PM, Pro 2PM en Pro 4PM. De Shelly Pro 4PM heeft een mooi display waarop je direct de metingen kan aflezen.
